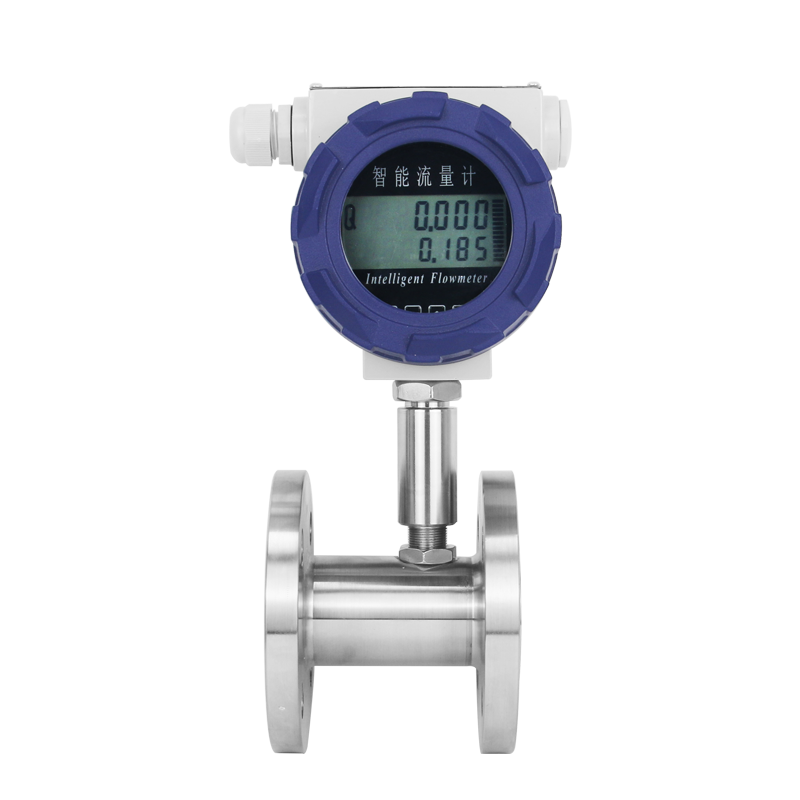

一、液體渦輪流量計產品概述：
      液體渦輪流量計適用于液體的測量要求介質干凈，須裝安裝過濾器，儀表精度高，重復性好，結構緊湊，安裝維護方便耐壓等級高。
      適用介質：液體
      不適用介質：氣體、蒸汽
      要求介質潔凈，須安裝過濾器
      液體渦輪流量計主要特點：
      高精確度，一般可達±0.5%R、±1.0%R
      重復性好，短期重復性可達0.05% - 0.2%
      結構緊湊輕巧，安裝維護方便
      耐壓等級高
      壓力損失小，流通能力強
      抗震動性能強
二、液體渦輪流量計工作原理：
　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電 　　脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：                                Q=3600×f/k 　　

式中： 　　f——脈沖頻率[Hz]； 　　k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k 　　                   Q——流體的瞬時流量（工作狀態下）[m/h]； 　　3600——換算系數。 　　  每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、液體渦輪流量計技術參數：
      公稱口徑：　管道式：DN4～DN200 　　插入式：DN100～DN2000 　　
      精度等級：　管道式：±0.5級，±1.0級 　　插入式：±1.5級、±2.5級 　　高精度的可達0.2級 　　
      環境溫度：　-20℃～50℃ 　　
      介質溫度：　測量液體：-20℃～120℃ 　　測量氣體：-20℃～80℃ 　　
      大氣壓力：　86KPa～106KPa 　　
      公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 　　
      防爆等級：　ExdIIBT4 　　
      連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等 　　
      直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN 　　液體：上游直管段應≥20DN，下游直管段應≥5DN 　　插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑） 　　
      顯示方式：　（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表) 　　（2）現場顯示：8位LCD顯示累積流量，單位(m3) 　　4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速 　　（3）溫度壓力補償型： 　　A、顯示標準瞬時流量及標準累計流量 　　B、顯示當前壓力、溫度、電池電壓 　　
      輸出功能： 　　（1）脈沖輸出，p-p值由供電電源確定 　　（2）4～20mA兩線制電流輸出 　　（3）單位體積脈沖輸出及傳感器原始脈沖輸出 　　（4）帶有RS485通迅接口 　　
      供電電源： 　　（1）DC5～24V 　　（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上 　　（3）溫壓補  償型3V鋰電池安裝于儀表內部可連續使用四年以上 　　
       傳輸距離：　傳感器至顯示儀距離可達500m
四、液體渦輪流量計詳細參數：
